در پروژههای برق فشار متوسط، انتخاب یک مفصل مناسب گاهی سرنوشت کل شبکه را تغییر میدهد. تجربه نشان داده بخش قابلتوجهی از خاموشیهای ناخواسته در شبکههای 20 و 33 کیلوولت به دلیل اجرای نادرست یا انتخاب اشتباه مفصل کابل اتفاق میافتد. مجموعههایی که سالها بهصورت تخصصی در حوزه تجهیزات فشار متوسط فعالیت داشتهاند، مانند مجموعه برق تایکو، بهخوبی میدانند که کیفیت مفصل نهتنها روی ایمنی بلکه روی طول عمر کل خط توزیع تأثیر مستقیم دارد. در بازاری که تنوع برند و تکنولوژی بالاست، شناخت دقیق تفاوت مفصل حرارتی و مفصل سرد به تصمیمگیری مهندسی و اقتصادی کمک میکند.
شبکههای فشار متوسط معمولاً در بازه 1 تا 36 کیلوولت طبقهبندی میشوند و در ایران بیشترین کاربرد مربوط به مفصل کابل 20 کیلوولت و مفصل کابل 33 کیلوولت است. کابلهای مورد استفاده در این سطح ولتاژ اغلب دارای عایق XLPE هستند و حساسیت بالایی نسبت به توزیع میدان الکتریکی و استقامت دیالکتریک دارند. در چنین شرایطی، انتخاب نوع مفصل باید بر اساس پارامترهای فنی دقیق انجام شود، نه صرفاً قیمت یا در دسترس بودن کالا.
جدول محتوا
مفصل حرارتی چیست و چگونه کار میکند؟
در بررسی مفصل حرارتی فشار متوسط ابتدا باید به ساختار آن توجه کرد. این نوع مفصل بر پایه تکنولوژی انقباض حرارتی طراحی شده است. قطعات عایقی آن از قبل منبسط شدهاند و هنگام نصب با اعمال حرارت توسط مشعل گازی، بهتدریج جمع میشوند و به سطح کابل میچسبند. این جمعشدن باعث ایجاد آببندی کامل، یکنواختی میدان الکتریکی و افزایش مقاومت الکتریکی در برابر نشتی جریان میشود.
در واقع اگر بخواهیم یک تعریف مفصل حرارتی ارائه دهیم، میتوان آن را مجموعهای از قطعات عایقی حرارتانقباضی دانست که پس از گرمشدن، با فشردگی کامل روی کابل قرار گرفته و عایق و حفاظت مکانیکی را تأمین میکنند. این تکنولوژی سالهاست در پروژههای توزیع شهری و صنعتی مورد استفاده قرار میگیرد و برندهای معتبر جهانی مانند ریکم نیز محصولات متنوعی در این حوزه تولید کردهاند.
عملکرد مفصل کابل در شبکه توزیع وابسته به سه عامل کلیدی است: کنترل میدان الکتریکی، آببندی در برابر رطوبت و استقامت مکانیکی. در مفصل حرارتی، لایههای نیمهرسانا و کنترلکننده میدان بهگونهای طراحی شدهاند که تمرکز تنش الکتریکی در محل اتصال به حداقل برسد. این موضوع در کابلهای فشار متوسط با عایق XLPE اهمیت دوچندان دارد، زیرا هرگونه تمرکز میدان میتواند به تخلیه جزئی و در نهایت تخریب عایق منجر شود.
از نظر آماری، گزارشهای فنی شرکتهای بهرهبردار نشان میدهد در پروژههایی که نصب مفصل حرارتی توسط تیم آموزشدیده انجام شده، نرخ خرابی کمتر از 2 درصد در پنج سال اول بهرهبرداری بوده است. البته این عدد به شرط رعایت استاندارد IEC 60502 و اجرای دقیق دستورالعملها معتبر است.
| ویژگی مقایسه | مفصل حرارتی فشار متوسط | مفصل سرد فشار متوسط |
|---|---|---|
| تکنولوژی اجرا | انقباض حرارتی با استفاده از شعله مستقیم | Cold Shrink بدون نیاز به حرارت |
| میانگین زمان نصب | 60 تا 90 دقیقه | 30 تا 45 دقیقه |
| نیاز به شعله | دارد | ندارد |
| کنترل میدان الکتریکی | وابسته به مهارت نصاب در گرمکردن یکنواخت | فشار الاستیک یکنواخت و پایدار |
| طول عمر متوسط | 25 تا 30 سال در شرایط استاندارد | 20 تا 25 سال در شرایط استاندارد |
| ایمنی اجرا | نیازمند رعایت کامل نکات ایمنی شعله | ریسک پایینتر به دلیل حذف حرارت |
| کاربرد رایج | پروژههای صنعتی و شبکههای گسترده با بودجه کنترلشده | شبکههای شهری و محیطهای حساس صنعتی |
نصب مفصل حرارتی و چالشهای اجرایی
نصب مفصل حرارتی نیازمند دقت بالا و مهارت عملی است. متوسط زمان اجرای یک مفصل 20 کیلوولت بین 60 تا 90 دقیقه متغیر است. در این فرآیند، استفاده از شعله مستقیم برای جمعشدن قطعات الزامی است و همین موضوع یکی از حساسترین بخشهای کار محسوب میشود. کنترل یکنواخت حرارت اهمیت بالایی دارد؛ گرمای بیش از حد میتواند به عایق آسیب بزند و گرمای ناکافی باعث عدم آببندی کامل شود.
از جمله مشکلات نصب مفصل حرارتی میتوان به وابستگی شدید به مهارت نصاب، احتمال باقیماندن حباب هوا و حساسیت به شرایط محیطی اشاره کرد. در مناطق مرطوب یا فضاهای بسته صنعتی، کنترل شعله و تهویه مناسب اهمیت بیشتری پیدا میکند. در پروژههای پالایشگاهی یا محیطهای دارای گاز قابل اشتعال، استفاده از شعله ممکن است محدودیت ایمنی ایجاد کند.
با این حال، زمانی که اجرا بهدرستی انجام شود، طول عمر مفصل حرارتی میتواند به بیش از 25 سال برسد. این عدد در شبکههای شهری با بارگذاری نرمال گزارش شده و نشان میدهد تکنولوژی انقباض حرارتی همچنان جایگاه قدرتمندی در صنعت برق دارد.
مفصل سرد چیست و مکانیزم عملکرد آن
در مقابل تکنولوژی حرارتی، مفصل سرد فشار متوسط بر پایه تکنولوژی Cold Shrink طراحی شده است. در این روش، قطعات عایقی روی یک هسته مارپیچی پلاستیکی قرار گرفتهاند و هنگام نصب، با خارجکردن این هسته، قطعه بهصورت خودکار جمع میشود و روی کابل مینشیند. در این فرآیند نیازی به شعله یا منبع حرارتی وجود ندارد.
مکانیزم عملکرد مفصل سرد به خاصیت الاستیک مواد سیلیکونی یا EPDM وابسته است. این مواد پس از آزادشدن، فشار یکنواختی بر سطح کابل وارد میکنند و باعث ایجاد آببندی کامل میشوند. یکی از مزیتهای کلیدی این تکنولوژی، یکنواختی فشار در تمام جهات است که به توزیع بهتر میدان الکتریکی کمک میکند.
در پروژههایی که محدودیت زمانی وجود دارد، مفصل سرد گزینهای سریعتر محسوب میشود. زمان نصب متوسط برای کابل 20 کیلوولت بین 30 تا 45 دقیقه است که تقریباً نصف زمان اجرای نوع حرارتی است. همین موضوع در پروژههای توسعه شبکه شهری یا تعمیرات اضطراری اهمیت بالایی دارد.
از نظر ایمنی، حذف شعله باعث کاهش ریسک حوادث میشود و به همین دلیل بسیاری از پیمانکاران در محیطهای صنعتی حساس، مفصل سرد را ترجیح میدهند. ایمنی مفصل سرد در برابر خطای انسانی نیز بالاتر ارزیابی میشود، زیرا وابستگی آن به مهارت در کنترل حرارت وجود ندارد.
مقایسه اولیه عملکرد در شبکه توزیع
عملکرد مفصل کابل در شبکه توزیع باید بر اساس چند شاخص عددی ارزیابی شود: استقامت دیالکتریک، مقاومت در برابر رطوبت، سرعت نصب و هزینه اجرا. در آزمایشهای مقایسهای انجامشده روی کابلهای 33 کیلوولت، هر دو تکنولوژی توانستهاند آزمون ولتاژ ضربه و آزمون ولتاژ AC را مطابق استاندارد پشت سر بگذارند.
در حوزه اقتصادی، تفاوت هزینه مفصل حرارتی و سرد به برند، کشور سازنده و تجهیزات جانبی کابل وابسته است. معمولاً قیمت مفصل سرد کمی بالاتر است، اما کاهش زمان نصب و حذف تجهیزات حرارتی میتواند بخشی از این اختلاف را جبران کند. در مقابل، قیمت مفصل حرارتی در بسیاری از برندها اقتصادیتر است و برای پروژههای با تعداد مفصل بالا، صرفهجویی قابلتوجهی ایجاد میکند.
در بازار ایران، برخی پروژهها برای مفصل کابل 20 کیلوولت از نوع حرارتی استفاده میکنند و در خطوط 33 کیلوولت به سمت تکنولوژی سرد گرایش دارند. این تصمیم اغلب بر اساس سیاست بهرهبردار و شرایط محیطی اتخاذ میشود.
در ادامه مقاله، به بررسی دقیقتر مزایا و معایب هر دو تکنولوژی، مقایسه عملکرد در کابلهای XLPE، تحلیل طول عمر مفصل حرارتی و بررسی کاربرد مفصل سرد در فشار متوسط خواهیم پرداخت تا انتخاب مفصل مناسب برای پروژه برق با دید مهندسی و عددی انجام شود.
مقایسه فنی مفصل حرارتی و سرد در شبکههای فشار متوسط
برای تحلیل دقیقتر تفاوت مفصل حرارتی و مفصل سرد در شبکههای فشار متوسط باید پارامترهای فنی را بهصورت عددی و مهندسی بررسی کرد. در کابلهای فشار متوسط با عایق XLPE، مهمترین چالش در محل اتصال، کنترل توزیع میدان الکتریکی است. هرگونه تمرکز تنش در محل برش لایه نیمهرسانا میتواند باعث تخلیه جزئی و در بلندمدت شکست عایق شود.
در مفصل حرارتی، لایههای کنترل میدان پس از اعمال حرارت کاملاً به سطح کابل میچسبند و در صورت اجرای صحیح، توزیع میدان یکنواختی ایجاد میکنند. در مفصل سرد، فشار الاستیک دائمی قطعه سیلیکونی باعث حفظ تماس یکنواخت در طول زمان میشود. در آزمایشهای میدانی که روی کابلهای 20 کیلوولت انجام شده، هر دو نوع مفصل توانستهاند آزمون ولتاژ 36 کیلوولت AC به مدت 15 دقیقه را با موفقیت پشت سر بگذارند.
از نظر استقامت دیالکتریک، تفاوت محسوسی میان برندهای معتبر دیده نمیشود، اما پایداری بلندمدت در شرایط محیطی متفاوت میتواند نتایج متفاوتی ایجاد کند. در مناطق با تغییرات دمایی شدید، خاصیت الاستیک مفصل سرد مزیت محسوب میشود، زیرا انبساط و انقباض کابل را بهتر جذب میکند. در مقابل، مفصل حرارتی پس از جمعشدن ساختاری کاملاً یکپارچه ایجاد میکند که در برابر نفوذ رطوبت بسیار مقاوم است.
در پروژههای صنعتی که ارتعاش مکانیکی وجود دارد، عملکرد مفصل کابل در شبکه توزیع به استحکام مکانیکی نیز وابسته است. هر دو تکنولوژی در صورت نصب استاندارد، مقاومت کششی بالایی دارند، اما مفصل سرد به دلیل خاصیت کشسانی، در برابر تنشهای لحظهای عملکرد پایدارتری نشان داده است.
مزایا و معایب مفصل حرارتی
بررسی مزایا و معایب مفصل حرارتی نشان میدهد این تکنولوژی همچنان انتخاب بسیاری از پیمانکاران شبکه توزیع است.
از مهمترین مزایا میتوان به قیمت اقتصادیتر در بسیاری از برندها، تنوع مدل برای مفصل کابل 20 کیلوولت و 33 کیلوولت و سابقه عملکرد طولانی در شبکههای شهری اشاره کرد. طول عمر مفصل حرارتی در شرایط بهرهبرداری نرمال به بیش از 25 سال میرسد و در برخی پروژههای صنعتی حتی تا 30 سال نیز گزارش شده است.
در مقابل، نیاز به شعله مستقیم، وابستگی بالا به مهارت نصاب و احتمال آسیب حرارتی در صورت اجرای نادرست از جمله معایب آن محسوب میشود. مشکلات نصب مفصل حرارتی اغلب ناشی از گرمکردن غیر یکنواخت یا آمادهسازی ناقص سطح کابل است.
در بازار تجهیزات فشار متوسط، برخی پروژهها بهدلیل دسترسی آسانتر به قطعات و آموزش گستردهتر نیروها، به سمت استفاده از این نوع مفصل تمایل دارند. برندهایی مانند ریکم نیز سالهاست در این حوزه فعال هستند و بسیاری از مهندسان برای خرید مفصل حرارتی ریکم به دنبال اطمینان از اصالت کالا و تطابق با استاندارد IEC 60502 هستند.

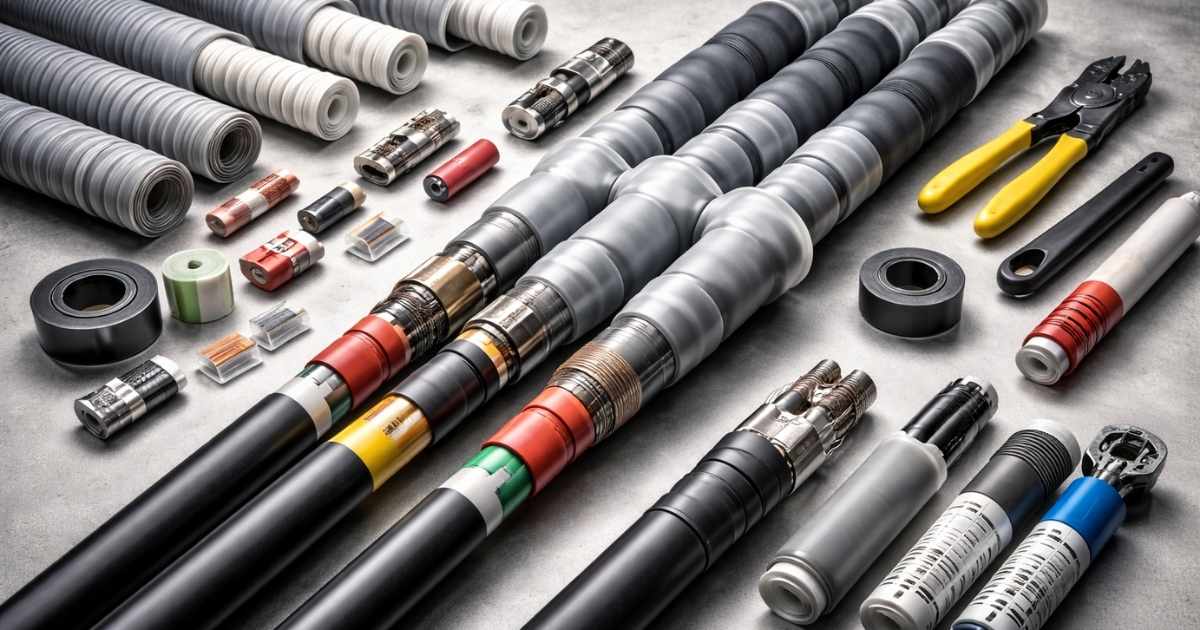

مزایا و معایب مفصل سرد
در بررسی مزایا و معایب مفصل سرد باید به سرعت اجرا و ایمنی بالاتر آن اشاره کرد. حذف شعله باعث شده این تکنولوژی در محیطهای حساس صنعتی یا فضاهای بسته محبوبیت بیشتری پیدا کند. متوسط زمان نصب حدود 30 تا 45 دقیقه است و این موضوع در پروژههای اضطراری اهمیت زیادی دارد.
از نظر ایمنی مفصل سرد، کاهش ریسک آتشسوزی و خطای انسانی مزیت کلیدی محسوب میشود. فشار یکنواخت دائمی قطعه سیلیکونی نیز باعث حفظ آببندی در بلندمدت میشود. کاربرد مفصل سرد در فشار متوسط بهویژه در کابلهای XLPE بسیار گسترده شده و بسیاری از پروژههای جدید شهری از این تکنولوژی استفاده میکنند.
در مقابل، قیمت اولیه در برخی برندها بالاتر است و نگهداری صحیح پیش از نصب اهمیت زیادی دارد. اگر قطعه سیلیکونی در انبار تحت فشار یا گرمای شدید قرار گیرد، ممکن است عملکرد آن تحت تأثیر قرار گیرد.
بررسی هزینه و سرعت نصب
در تحلیل اقتصادی، تفاوت هزینه مفصل حرارتی و سرد باید بهصورت پروژهمحور بررسی شود. اگر تنها قیمت کالا در نظر گرفته شود، مفصل حرارتی معمولاً ارزانتر است. اما اگر هزینه نیروی انسانی، زمان اجرا و تجهیزات جانبی لحاظ شود، فاصله قیمتی کاهش مییابد.
برای نمونه در یک پروژه شهری با 40 نقطه اتصال کابل 20 کیلوولت، کاهش 30 دقیقهای زمان نصب برای هر مفصل میتواند بیش از 20 ساعت صرفهجویی زمانی ایجاد کند. این موضوع در پروژههایی که محدودیت خاموشی دارند اهمیت مضاعف دارد.
در حوزه فروش مفصل کابل فشار متوسط، بسیاری از کارفرمایان علاوه بر قیمت مفصل حرارتی و قیمت مفصل سرد، به هزینههای جانبی مانند آموزش نیرو و ابزار نصب نیز توجه میکنند.
مقایسه کاربرد در کابلهای XLPE
در پاسخ به این موضوع که کدام مفصل برای کابل XLPE بهتر است، باید به شرایط محیطی و سطح مهارت تیم اجرایی توجه کرد. هر دو تکنولوژی برای عایق XLPE طراحی شدهاند و در صورت رعایت دستورالعمل، عملکرد مطلوبی دارند.
در کابلهای 33 کیلوولت که تنش الکتریکی بالاتر است، برخی بهرهبرداران به دلیل یکنواختی فشار و کاهش احتمال خطای حرارتی، مفصل سرد را ترجیح میدهند. در مقابل، در پروژههای صنعتی با شرایط پایدار محیطی، مفصل حرارتی همچنان انتخاب رایجی است.
انتخاب مفصل مناسب برای پروژه برق
در فرآیند انتخاب مفصل مناسب برای پروژه برق، باید چند شاخص اصلی بررسی شود: سطح ولتاژ، شرایط محیطی، مهارت تیم نصب، زمانبندی پروژه و بودجه. پاسخ به این تحلیل میتواند تعیین کند مفصل حرارتی بهتر است یا سرد.
برای شبکههای توزیع برق شهری که دسترسی سریع و ایمنی اهمیت بالایی دارد، مفصل سرد گزینهای کارآمد محسوب میشود. برای پروژههای گسترده با تعداد بالای اتصالات و محدودیت بودجه، مفصل حرارتی میتواند انتخاب منطقیتری باشد.
در بازار ایران، برندهای مختلفی حضور دارند و مقایسه مفصل ریکم با مفصل سرد سایر برندها نیازمند بررسی دقیق مشخصات فنی است. دسترسی به نمایندگی ریکم در تهران برای بسیاری از پیمانکاران اهمیت دارد، زیرا اصالت کالا و خدمات پس از فروش تضمین میشود.
مجموعههایی مانند گروه برق تایکو با تمرکز بر تأمین تخصصی تجهیزات فشار متوسط، امکان بررسی مشخصات فنی، تطابق با استانداردها و انتخاب دقیق محصول مفصل حرارتی یا نوع سرد را برای پروژههای مختلف فراهم میکنند. شناخت دقیق تفاوت سرکابل حرارتی و سرد نیز در کنار انتخاب مفصل اهمیت دارد، زیرا هماهنگی بین سرکابل و مفصل در پایداری شبکه نقش تعیینکنندهای دارد.
سؤالات متداول
برای کابل 20 کیلوولت کدام مفصل رایجتر است؟
آیا مفصل سرد برای کابل XLPE مناسب است؟
تفاوت هزینه مفصل حرارتی و سرد چقدر است؟
در شبکه 33 کیلوولت کدام گزینه ایمنتر است؟
جمع بندی
در جمعبندی تحلیلی میتوان گفت بهترین مفصل برای شبکه توزیع برق شهری مفصلی است که با شرایط پروژه، سطح ولتاژ، کابل مورد استفاده و مهارت تیم اجرایی بیشترین تطابق را داشته باشد. انتخاب آگاهانه باعث افزایش طول عمر شبکه، کاهش هزینههای تعمیرات و افزایش ضریب اطمینان بهرهبرداری خواهد شد.
